Resistor dan Potensiometer


Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Kemampuan resistor dalam menghambat arus listrik sangat beragam disesuaikan dengan nilai resistansi resistor tersebut. Resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).

gambar : resistor

Bentuk resistor yang umum adalah seperti tabung dengan dua kaki di kiri dan kanan. Pada badannya terdapat lingkaran membentuk cincin kode warna untuk mengetahui besar resistansi tanpa mengukur besarnya dengan Ohmmeter. Kode warna tersebut adalah standar manufaktur yang dikeluarkan oleh EIA (Electronic Industries Association) seperti yang ditunjukkan pada tabel dibawah.
gambar : simbol resistor

Didalam rangkaian elektronika resistor dilambangkan dengan angka " R "Ada beberapa jenis resistor yang ada dipasaran antara lain : Resistor Carbon, Wirewound, dan Metal Film. Ada juga Resistor yang dapat diubah-ubah nilai resistansinya antara lain : Potensiometer dan Trimpot. Selain itu ada juga Resistor yang nilai resistansinya berubah bila terkena cahaya namanya LDR ( Light Dependent Resistor ) dan Resistor yang yang nilai resistansinya berubah tergantung dari suhu disekitarnya namanya NTC ( Negative Thermal Resistance .

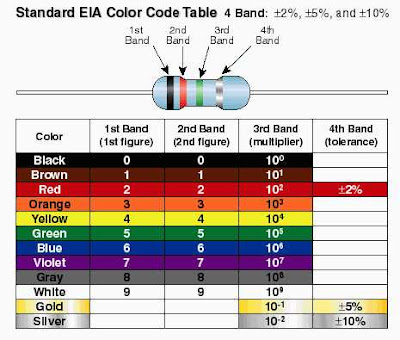

Kode Warna
gambar : Tabel Warna

Untuk resistor jenis carbon maupun metalfilm biasanya digunakan kode-kode warna sebagai petunjuk besarnya nilai resistansi ( tahanan ) dari resistor. Kode-kode warna itu melambangkan angka ke-1, angka ke-2, angka perkalian dengan 10 ( multiflier ), nilai toleransi kesalahan, dan nilai qualitas dari resistor. Kode warna itu antara lain Hitam, Coklat, Merah, Orange, Kuning, Hijau, Biru, Ungu, Abu-abu, Putih, Emas dan Perak. Warna hitam untuk angka 0, coklat untuk angka 1, merah untuk angka 2, orange untuk angka 3, kuning untuk angka 4, hijau untuk angka 5, biru untuk angka 6, ungu untuk angka 7, abu-abu untuk angka 8, dan putih untuk angka 9. Sedangkan warna emas dan perak biasanya untuk menunjukan nilai toleransi yaitu emas nilai toleransinya 10 %, sedangkan perak nilai toleransinya 5 %.

Cara cepat Menghafal kode warna adalah :
Hitam, Coklat, Merah, Orange, Kuning, Hijau, Biru, Violet, Abu-abu, Perak, Putih = Hi-Co-M-O-K-Hi-Bi-Vi-A-Pe-P



Potensiometer

Dari Wikipedia bahasa Indonesia, ensiklopedia bebas
Potensiometer
Potensiometer satu putaran yang umum
Simbol Potentiometer symbol Europe.svg (EU)
Potentiometer symbol.svg(US)
Tipe Komponen pasif
Kategori Komponen resistif
Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel.[1] Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat. Potensiometer biasanya digunakan untuk mengendalikan peranti elektronik seperti pengendali suara pada penguat. Potensiometer yang dioperasikan oleh suatu mekanisme dapat digunakan sebagai transduser, misalnya sebagai sensor joystick.
Konstruksi dari potensiometer gulungan kawat: # Elemen resistif # Badan # Penyapu (wiper) # Sumbu # Sambungan tetap #1 # Sambungan penyapu # Cincin # Baut # Sambungan tetap #2
Potensiometer jarang digunakan untuk mengendalikan daya tinggi (lebih dari 1 Watt) secara langsung. Potensiometer digunakan untuk menyetel taraf isyarat analog (misalnya pengendali suara pada peranti audio), dan sebagai pengendali masukan untuk sirkuit elektronik. Sebagai contoh, sebuah peredup lampu menggunakan potensiometer untuk menendalikan pensakelaran sebuah TRIAC, jadi secara tidak langsung mengendalikan kecerahan lampu.
Potensiometer yang digunakan sebagai pengendali volume kadang-kadang dilengkapi dengan sakelar yang terintegrasi, sehingga potensiometer membuka sakelar saat penyapu berada pada posisi terendah.

Konstruksi potensiometer

Sebuah potensiometer biasanya dibuat dari sebuah unsur resistif semi-lingkar dengan sambungan geser (penyapu). Unsur resistif, dengan terminal pada salah satu ataupun kedua ujungnya, berbentuk datar atau menyudut, dan biasanya dibuat dari grafit, walaupun begitu bahan lain mungkin juga digunakan sebagai gantinya. Penyapu disambungkan ke terminal lain. Pada potensiometer panel, terminal penyapu biasanya terletak ditengah-tengah kedua terminal unsur resistif. Untuk potensiometer putaran tunggal, penyapu biasanya bergerak kurang dari satu putaran penuh sepanjang kontak. Potensiometer "putaran ganda" juga ada, elemen resistifnya mungkin berupa pilinan dan penyapu mungkin bergerak 10, 20, atau lebih banyak putaran untuk menyelesaikan siklus. Walaupun begitu, potensiometer putaran ganda murah biasanya dibuat dari unsur resistif konvensional yang sama dengan resistor putaran tunggal, sedangkan penyapu digerakkan melalui gir cacing. Disamping grafit, bahan yang digunakan untuk membuat unsur resistif adalah kawat resistansi, plastik partikel karbon dan campuran keramik-logam yang disebut cermet. Pada potensiometer geser linier, sebuah kendali geser digunakan sebagai ganti kendali putar. Unsur resistifnya adalah sebuah jalur persegi, bukan jalur semi-lingkar seperti pada potensiometer putar. Potensiometer jenis ini sering digunakan pada peranti penyetel grafik, seperti ekualizer grafik. Karena terdapat bukaan yang cukup besar untuk penyapu dan kenob, potensiometer ini memiliki reliabilitas yang lebih rendah jika digunakan pada lingkungan yang buruk.
Potensiometer tersedia dengan relasi linier ataupun logaritmik antara posisi penyapu dan resistansi yang dihasilkan (hukum potensiometer atau "taper").
Pembuat potensiometer jalur konduktif menggunakan pasta resistor polimer konduktif yang mengandung resin dan polimer, pelarut, pelumas dan karbon. Jalur dibuat dengan melakukan cetak permukaan papua pada substrat fenolik dan memanggangnya pada oven. Proses pemanggangan menghilangkan seluruh pelarut dan memungkinkan pasta untuk menjadi polimer padat. Proses ini menghasilkan jalur tahan lama dengan resistansi yang stabil sepanjang operasi.
Pengetrim pasang PCB atau "trimpot", ditujukan untuk pengaturan yang jarang dilakukan

Potensiometer linier

Potensiometer linier mempunyap unsur resistif dengan penampang konstan, menghasilkan peranti dengan resistansi antara penyapu dengan salah satu terminal proporsional dengan jarak antara keduanya.. Potensiometer linier digunakan jika relasi proporsional diinginkan antara putaran sumbu dengan rasio pembagian dari potensiometer, misalnya pengendali yang digunakan untuk menyetel titik pusat layar osiloskop.

Potensiometer logaritmik

Potensiometer logaritmik mempunyai unsur resistif yang semakin menyempit atau dibuat dari bahan yang memiliki resistivitas bervariasi. Ini memberikan peranti yang resistansinya merupakan fungsi logaritmik terhadap sudut poros potensiometer.
Sebagian besar potensiometer log (terutama yang murah) sebenarnya tidak benar-benar logaritmik, tetapi menggunakan dua jalur resistif linier untuk meniru hukum logaritma. [2] Potensiometer log juga dapat dibuat dengan menggunakan potensiometer linier dan resistor eksternal. Potensiometer yang benar-benar logaritmik relatif sangat mahal.
Potensiometer logaritmik sering digunakan pada peranti audio, terutama sebagai pengendali volume.
